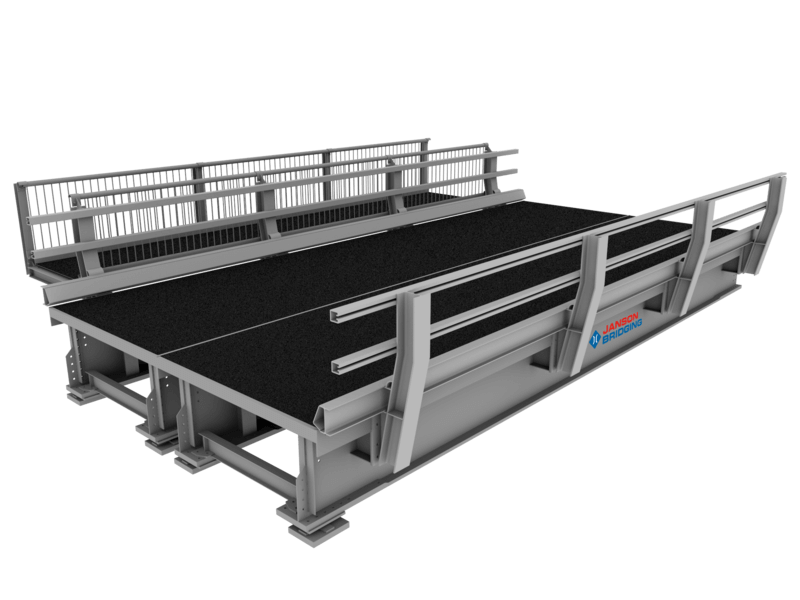

Plaatliggerbrug (JSB)

Jansons plaatliggerbruggen (JSB) zijn ontworpen voor tijdelijke toepassingen, met name in gebieden met een hoge verkeersintensiteit en waar een vrije overspanning tot 43,5 meter gewenst is.

De brugsecties worden zo compleet mogelijk vervoerd naar de bouwplaats, ingehesen en afgemonteerd tot een complete brug in een minimale bouwtijd. De secties kunnen zowel in de lengte- als dwarsrichting worden gekoppeld en bieden daarmee een enorme variatie in mogelijke overspanningen en wegbreedtes. De secties zijn volledig samengesteld uit hoogwaardige stalen platen en voorzien van een stalen dek versterkt met troggen.

JSB-1

Oplossing
Bruggen
Type
JSB
Sectielengte
6, 9, 12 en 24m
Sectiebreedte
3½m
Slijtlaag
Steenslag
Dekhoogte incl. oplegging
1,18m
Max. vrije overspanning
30m (Eurocode)
Vangrail
Verkeer, voetgangersuitvoering
Extern voetpad
1, 1½ en 2m breedte

JSB-2

Oplossing
Bruggen
Type
JSB
Sectielengte
10½, 13½, 19½m
Sectiebreedte
2½m
Slijtlaag
Steenslag
Dekhoogte incl. oplegging
1,21m
Max. vrije overspanning
37½m (Eurocode)
Vangrail
Verkeer, voetgangersuitvoering
Extern voetpad
1, 1½ en 2m breedte

JSB-3

Oplossing
Bruggen
Type
JSB
Sectielengte
10½, 13½, 19½m
Breedte
3½m
Slijtlaag
Steenslag
Dekhoogte incl. oplegging
1,21m
Max. vrije overspanning
43½m (Eurocode)
Vangrail
Verkeers- en voetgangersuitvoering
Extern voetpad
1, 1½ en 2m breedte

JSB-4

Oplossing
Bruggen
Type
JSB
Hemelwater afvoer
Geintegreerd
Sectielengte
10½, 13½ m
Breedte
2½ m
Slijtlaag
Steenslag
Dekhoogte
1,4 m
Max. vrije overspanning
54 m (Eurocode LM1)
Vangrail
Ja, gecertificeerd

Plaatliggerbrug (JSB)

  • Bruglengte tot 54 meter
  • Zowel in lengte als breedte te koppelen
  • Scharnierend koppelen mogelijk
  • Primaire en secundaire wegen
  • Voor algemeen en zwaar verkeer
Plaatliggerbrug
